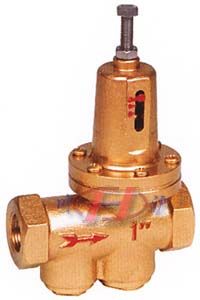

直接作用薄膜式減壓閥(200P減壓閥)

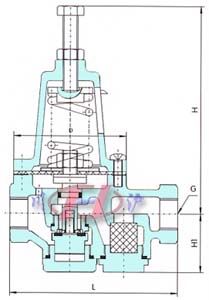

直接作用薄膜式減壓閥	直接作用薄膜式減壓閥 (結構圖)

■ 產品概述

本系列直接作用薄膜式減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。直接作用薄膜式減壓閥通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。直接作用薄膜式減壓閥主要用于蒸汽管路，起減壓穩壓作用。

■ 主要技術參數與性能指標

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.09-0.8	0.1-1.2
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
滲漏量	0
工作溫度	0℃-80℃

■ 主要零件材料

零件名稱	零件材料
閥體閥蓋	銅合金
閥座	H62
閥瓣	H62
閥桿	H62
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn
過濾器	不銹鋼

■ 額定流量系數

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	0.5	0.6	1.2	1.8	3.0	5.0

■ 主要外形尺寸

DN	G	L	H1	H	D
15(1/2")	G1/2"	112	40	150	75
20(3/4")	G3-4"	140	55	190	90
25(1")	G1"	140	55	195	90
32(1-1/4")	G1-1/4"	165	55	212	98
40(1-1/2")	G1-1/4"	190	55	215	98
50(2")	G2"	200	65	265	120

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
