YD43H(Y)先導式高靈敏度減壓閥

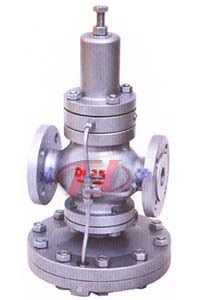

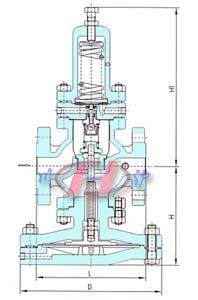

先導式高靈敏度減壓閥	先導式高靈敏度減壓閥 (結構圖)

■ 產品概述

YD43H型先導式高靈敏度減壓閥是本公司參考國外先進產品而研制開發成功的新型先導式減壓閥，該閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加大了工作面積，因此先導式高靈敏度減壓閥上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確下游壓力的穩定。先導式高靈敏度減壓閥的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥，在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。

■ 主要技術參數與性能指標

公稱壓力 (MPa)	2.5
殼體試驗壓力 (MPa)	3.75
密封試驗壓力 (MPa)	2.5
高進口壓力 (MPa)	2.5
出口壓力范圍 (MPa)	0.02-1.6
壓力特性偏差 (MPa)	GB12246-1989
流量特性偏差 (MPa)	GB12246-1989
滲漏量	GB12245-1989

■ 主要零件材料

零件名稱	零件材料
閥體、閥蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
膜片	1Cr18 Ni9Ti
調節彈簧	60Si2Mn

■ 額定流量系數

DN	15	20	25	32	40	50
Cv	2.9	5.3	8.6	11.6	16.5	29.1

■ 主要外形尺寸

DN	L	H1	H	D
15	147	235	145	207
20	154	235	145	207
25	160	235	145	207
32	180	250	160	220
40	205	250	160	220
50	230	270	180	220
65	280	300	190	320
80	310	330	220	320

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
