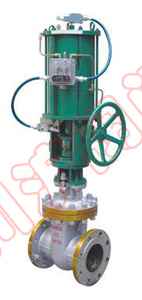

Z641Y氣動高壓閘閥
 |
 |
| 氣動高壓閘閥 |

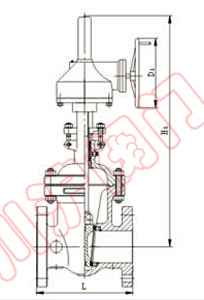

氣動高壓閘閥外形尺寸 |
■ 產品概述
Z641Y氣動高壓閘閥用于需要快速啟閉的高壓工況，利用閘板的上下工作來接通(全開)和截?cái)?全關)管道中的流體介質。 氣動高壓閘閥和其他同類閥門相比，具有以下優點：
1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。
2、開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。
3、形體簡單，制造工藝性好，適用范圍廣。
上海川滬閥門有限公司生產的氣動高壓閘閥，廣泛應用于化工、石化、消防等場合。
■執行標準
| 設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
| GB12234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
■ 壓力試驗
| 公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
| 水密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
| 上密封試驗 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
| 氣密封試驗 |
0.4-0.7 |
■ 主要零件材料及性能
| 體蓋板 |
閥 桿 |
密封面 |
墊 片 |
填 料 |
工作溫度℃ |
適用介質 |
| WCB |
2Cr13 |
13Cr
STL
本體材料
尼龍 |
增強柔性石墨
1Cr13/柔性石墨
08軟鋼
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F（T）
PTFE |
柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE |
≤425 |
水、蒸汽、油品 |
| WC1 |
38CrMoA1
25Cr2MoV |
≤450 |
| WC6 |
≤540 |
| WC9 |
≤570 |
| ZGCr5Mo |
≤540 |
| ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
銷酸類 |
| ZG1Cr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸類 |
■ 外形尺寸：mm
公稱通徑
DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-Φd |
H |
H1 |
D0 |
WT
(Kg) |
| CZ6s40H-40 CZ6s40Y-40P CZ6s40Y-40R |
| 50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
950 |
570 |
200 |
42 |
| 65 |
280 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
1050 |
596 |
200 |
68 |
| 80 |
320 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
1080 |
635 |
250 |
84 |
| 100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
1145 |
645 |
320 |
102 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
1210 |
700 |
320 |
135 |
| 150 |
450 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
1330 |
750 |
400 |
156 |
| 200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
1660 |
940 |
400 |
276 |
| 250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-Φ34 |
1820 |
1050 |
450 |
306 |
| 300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-Φ34 |
1990 |
1150 |
450 |
510 |
| 350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-Φ34 |
2110 |
1190 |
500 |
720 |
| 400 |
950 |
655 |
585 |
535 |
474 |
58 |
16-Φ41 |
2335 |
1370 |
550 |
1050 |
| 450 |
1050 |
680 |
610 |
560 |
524 |
60 |
20-Φ41 |
2490 |
1510 |
550 |
1320 |
| 500 |
1150 |
755 |
6720 |
612 |
576 |
62 |
20-Φ48 |
2640 |
1590 |
550 |
1800 |
| 600 |
1350 |
890 |
795 |
730 |
678 |
62 |
20-Φ54 |
2940 |
1720 |
600 |
2160 |
|
